不锈钢闸门按照阀杆如何分类
- 2022-09-20-

  不锈钢闸门按阀杆的构造可分为?

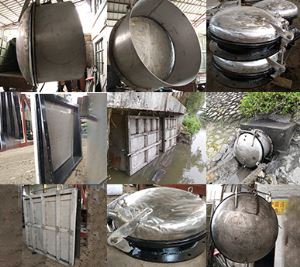

  不锈钢闸门是众多闸门中的一种,不锈钢闸门是指沿垂直轨道上下移动的门,一共有三种常见的类型:上升类型,下降类型和水平上升类型。其共同特点是门扇的保水面为平板状,结构简单可靠,制造,安装,运输简单。不锈钢闸门由平板,框架,支撑和移动部件,吊具,止水部件等组成,它在移动时会在闸槽中升降。

  不锈钢闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接(对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

  不锈钢闸门按阀杆的构造可分为:

  1、明杆不锈钢闸门:阀杆螺母在阀盖或支架上,开闭闸板时,用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利,开闭程度显著,因此被广泛采用;

  2、暗杆不锈钢闸门:阀杆螺母在阀体内,与介质直接接触。开闭闸板时,用旋转阀杆来实现。这种结构的优点是:闸阀的高度总保持不变,因此安装空间小,适用于大口径或对安装空间受限制的闸阀。此种结构要装有开闭指示器,以指示开闭程度。这种结构的缺点是:阀杆螺纹不仅无法润滑,而且直接接受介质侵蚀,容易损坏。

  不锈钢闸门主要由框架、闸板、电液装置等零件组成,操作方便,结构简单,性能好,使用寿命长。闸门结构简单、操作灵活、重量轻、无卡阻、切断快,特别适用于各类无粘度的固体、粉料及小于Φ10mm的颗粒料,晶粒料的输送及流量调节,不锈钢闸门安装不受角度限制,操作方便,能随时调节开度。主要由框架、丝杆螺母、手轮、闸板组成,手轮(链轮)转动,丝杆带着丝杆螺母和闸板作水平方向的往复运动,达到阀门的启闭目的,丝杆及螺母采用了软防护罩结构,不受外界粉尘影响。
