你真的了解格栅清污机吗
- 2020-06-05-

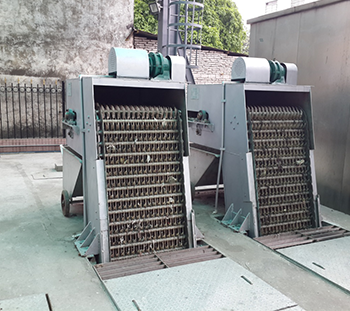

  1.格栅清污机用处:无障碍式格栅清污机固定安装在泵站、电站、倒虹吸等水工建筑物的进水口处,它以拦污栅拦截水流中所挟带的污物(树枝、树叶、杂草、日子废物、浮冰等),并通过反转的齿耙将其捞到桥面上,用皮带输送机或其他方法运走,防止有害污物进入引水道内,确保机组或其他设备与结构顺畅工作。

  该机结构简略,整机刚性好、工作平稳、不易出毛病、操作维修简便、清污效果好、功率高、耗能低、寿命长

  2.格栅清污机结构:无障碍式格栅清污机是将拦污和清污结合为一体的固定式接连清污设备。它主要由栅体、清污耙(齿耙)、传动系统三个部分组成;依据引水道底污物情况,有时在栅体底部增设辅佐栅。

  3.工作原理:驱动装置直接安装在格栅清污机栅体内部,取消了传动支架,消除了由传动支架及减速机带来的空间障碍,确保了清污工作顺畅进行,同时提高了清污功率.减速机输出轴上的自动链轮,通过链传动带动轮轴组上的从动链轮,从动链轮通过安全维护装置将扭矩传给轮轴传动轴,传动轴带动两个牵引链轮旋转,从而牵引板式滚子链反转,安装在两条牵引链条之间的清污耙便随链条反转。因为每个耙齿都插入栅面内必定深度,故栅面上的污物被强制随齿耙运动,当齿耙转到栅体顶部,牵引链条换向时,齿耙也随之翻转,此时耙上的污物脱落到工作桥面或皮带输送机等设备上,被送出桥面。反转式格栅除污机是由一种独特的耙齿厂安装成一组反转格栅链。在电机减速器的驱动下,耙齿链进行逆水流方向反转运动。

  耙齿链工作到设备的上部时,因为槽轮和弯轨的导向,使每组耙齿之间发生相对自清运动,绝大部分固体物质靠重力落下。另一部分则依靠打扫器的反向运动把粘在耙齿上的杂物打扫洁净。

  按水流方向耙齿链类同于格栅,在耙齿链轴上安装的耙齿间隙能够依据使用条件进行选择。当耙齿把流体中的固态悬浮物别离后能够确保水流疏通流过。整个工作进程是接连的,也能够是间歇的。

  4.传动系统:传动系统主要有:电动机、行星摆线针轮减速机、自动链轮、驱动链(套筒滚子链)、轮轴组等组成。轮轴组由从动链轮、传动轴、牵引链轮、板式滚子链、左右调理轴承和过载维护组织组成。驱动链条的张紧靠电动机座上的滑轨和调理螺栓调理。支承在左右调理轴承支架上的传动轴两端的牵引链轮与板式滚子链啮合,使滚子链绕导轨反转。为使两滚子链同步张紧,在左右调理轴承上设置了调理螺杆。

  5.产品特点:该设备的较大优点是自动化程度高、别离功率高、动力消耗小、无噪音、耐腐蚀性能好,在无人看守的情况下可确保接连安稳工作,设置了过载安全维护装置,在设备发生毛病时,会自动停机,能够防止设备超负荷工作。本设备能够依据用户需求恣意调理设备工作间隔,实现周期性工作;能够依据格栅前后液位差自动操控;并且有手动操控功用,以方便检修。用户可依据不同的工作需求恣意选用。

  因为该设备结构设计合理,在设备工作时,本身具有很强的自净才能,不会发生阻塞现象,所以日常维修工作量很少。
